支持檢測CT和PT
操作簡便,帶有智能提示

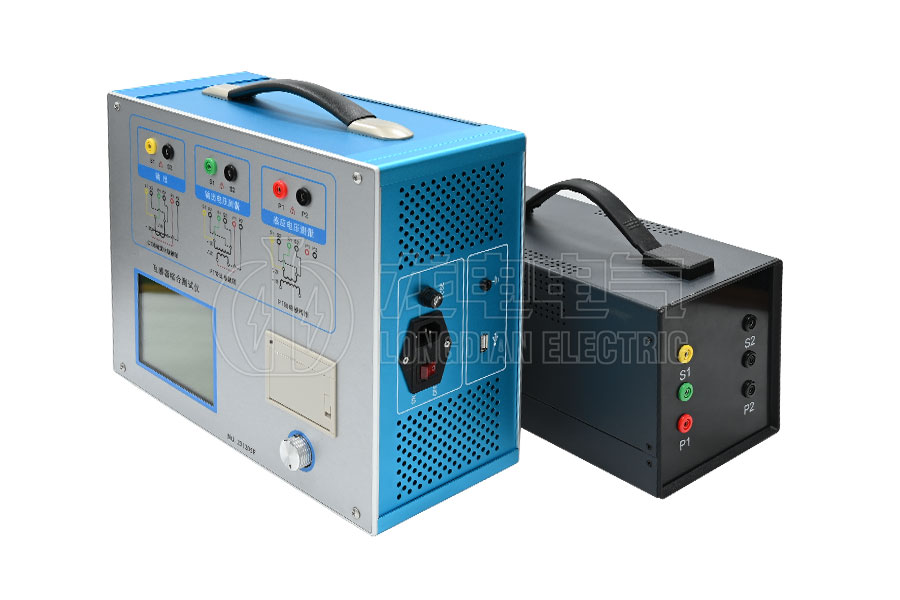

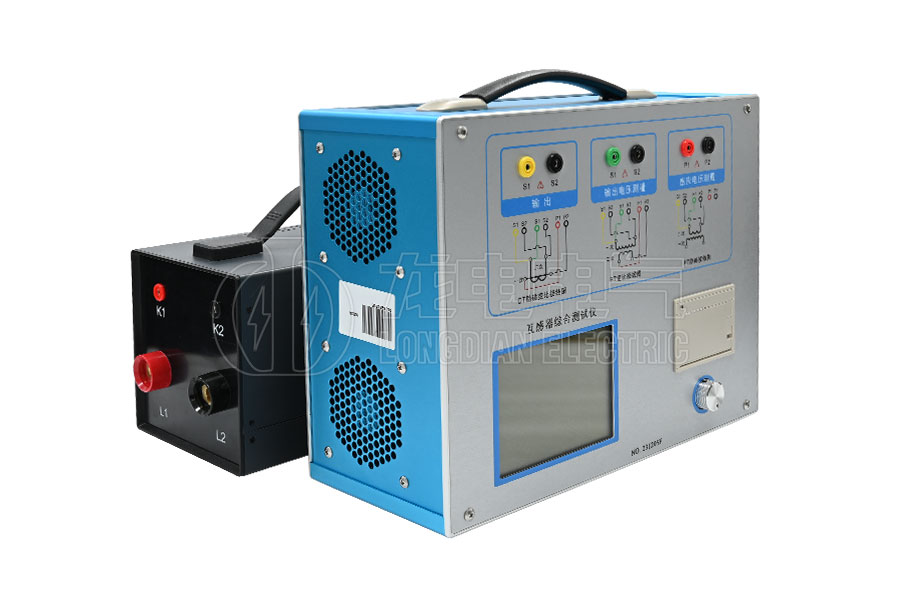

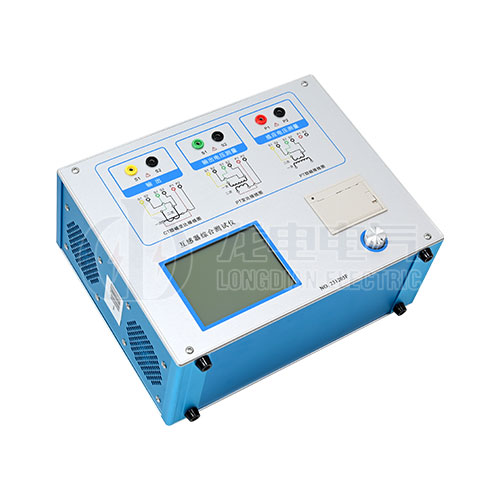

LDCTP-1000B變頻式互感器綜合測試儀是在傳統基于調壓器、升壓器、升流器的互感器伏安特性變比極性綜合測試儀基礎上,廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代革新型CT、PT測試儀器。裝置采用高性能DSP和FPGA、先進的制造工藝,保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高、在國內處于領先水平,是電力行業用于互感器的專業測試儀器。
產品別稱:CT參數分析儀、CT分析儀、變頻CT分析儀、CTPT分析儀、互感器特性測試儀、變頻互感器特性測試儀、互感器暫態特性分析儀、電流互感器檢驗儀、CT特性分析儀、電流互感器參數分析儀、電流互感器特性分析儀、CT參數測試儀、電流互感器參數測試儀、電流互感器特性測試儀、互感器綜合測試儀。
CTP-1000B | ||
測試用途 | CT,PT | |
輸出 | 0~180Vrms,12Arms,36A(峰值) | |
電壓測量精度 | ±0.2% | |
CT變比測量 | 范圍 | 1~40000 |
精度 | ±0.1% | |
PT變比測量 | 范圍 | 1~40000 |
精度 | ±0.5% | |
相位測量 | 精度 | ±5min |
分辨率 | 0.5min | |
二次繞組電阻測量 | 范圍 | 0~600Ω |
精度 | <0.5%±2mΩ | |
交流負載測量 | 范圍 | 0~1000VA |
精度 | <0.5%±0.02VA | |
輸入電源電壓 | AC220V±10%,50Hz | |
工作環境 | 溫度:-10οC~50οC, 濕度:≤90% | |
尺寸 | 尺寸365mm×290 mm×153mm | |
重量 | <10kg |

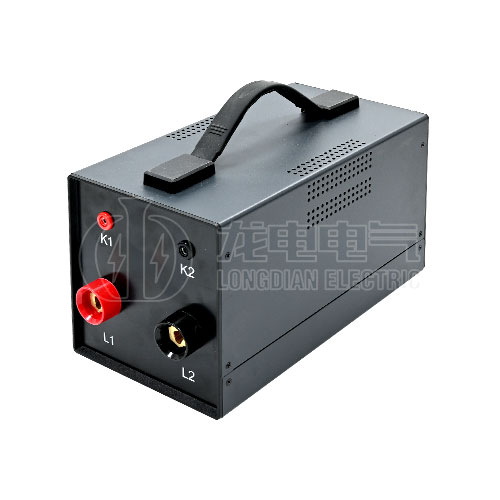

升流器 | ||
測試用途 | 通流測試 | |
輸入 | 0~180VAC | |
電流輸出 | 0~180A 精度<0.2% | |
工作環境 | 溫度:-10οC~50οC, 濕度:≤90% | |
尺寸 | 200 mm×150 mm×170mm | |
重量 | <5kg |
1.功能全面,既滿足各類CT(如:保護類、計量類、TP類)的勵磁特性(即伏安特性)、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求,又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差等測試。
2.現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線,使用極為簡單的測試接線和操作實現電流互感器的檢定,極大的降低了工作強度和提高了工作效率,方便現場開展互感器現場檢定工作。
3.可精確測量變比差與角差,比差最大允許誤差±0.1%,角差最大允許誤差±5min,能夠進行0.2S級電流互感器的現場測試,變比測量范圍為1~40000。
4.基于先進的變頻法測試CT/PT伏安特性曲線和10%誤差曲線,輸出最大僅180V的交流電壓和12Arms(36A峰值)的交流電流,卻能應對拐點高達60KV的CT測試。
5.自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數(ALF)、儀表保安系數(FS)、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。
6.測試滿足GB1208(IEC60044-1)、GB16847(IEC60044-6) 、GB1207等各類互感器標準,并依照互感器類型和級別自動選擇何種標準進行測試。
7.測試簡單方便,一鍵完成CT直阻、勵磁、變比和極性測試,而且除了負荷測試外,CT其他各項測試都是采用同一種接線方式。
8.全中文動態圖形界面,無需參考說明書即可完成接線、設置參數:動態顯示參數設置,根據當前所選的試驗項目自動顯示其相關參數;動態顯示幫助接線圖,根據當前所選試驗項目,顯示對應的接線圖。
9.5.7寸圖形透反式LCD,陽光下清晰可視。
10.采用旋轉光電鼠標操作,操作簡單,快捷方便,極易掌握。
11.面板自帶打印機,可自動打印生成的試驗報告。
12.測試結果可用U盤導出,程序可用U盤升級,方便快捷。
13.裝置可存儲1000組測試數據,掉電不丟失。
14.配有后臺分析軟件,方便測試報告的保存、轉換、分析,可以用于試驗數據的對比、判斷與評估。
15.易于攜帶,裝置重量<9Kg。
