電纜故障測試儀能查找線纜的接地故障嗎

電纜故障測試儀能夠有效地查找線纜的接地故障。

原理和方法：

電纜接地故障是指線纜的導體或絕緣層與大地之間發生意外的低電阻連接。電纜故障測試儀通常具備多種測試功能，其中一些專門用于檢測和定位接地故障：

• 絕緣電阻測試（兆歐表法）： 這是判斷是否存在接地故障的基本方法。測試儀會施加一定的直流電壓在線纜導體與屏蔽層或大地之間，測量泄漏電流，從而評估絕緣電阻。如果絕緣電阻遠低于正常值，則表明存在接地故障。

• 低壓脈沖反射法 (TDR)： 雖然TDR主要用于定位短路、斷路等故障，但對于阻抗較低的接地故障，TDR波形也會出現異常反射，可以初步判斷故障點的大致位置。

• 電橋法： 適用于電纜護套接地故障的預定位。通過在電纜遠端進行特定的連接，利用電橋原理測量故障點前后的電阻比例，計算出故障點的大致距離。常用的有Murray電橋和Glaser電橋。

• 沖擊波法（Thumping）結合接地棒法： 對于高阻接地故障，可以使用沖擊波發生器向故障電纜施加高壓沖擊，在故障點產生電弧放電的聲音。通過在地面上使用接地棒和電壓表，測量地表電位，當接地棒靠近故障點時，電壓變化會非常明顯，從而精確定位故障點。

• 跨步電壓法： 類似于沖擊波法，但更側重于測量故障電流在地面形成的電位梯度。通過測量?jī)筛拥匕糁g的電壓差，可以判斷故障點的位置，電壓差在靠近故障點時會急劇增大，在故障點兩側對稱位置電壓差為零。

• 二次脈沖法： 這種方法通過發送特定脈沖并記錄波形，與正常電纜的波形進行比較，可以 обнаружить 高阻接地等難以用傳統TDR識別的故障。

查找過程：

1. 初步判斷： 首先使用絕緣電阻測試儀判斷是否存在接地故障。

2. 預定位： 如果存在接地故障，可以使用TDR或電橋法初步確定故障的大致距離范圍。

3. 精確定位： 在預定位的基礎上，使用沖擊波法結合聽音或接地棒法，或者使用跨步電壓法等手段，在地面上進行精確搜索，找出故障點的具體位置。

需要注意的是：

• 不同的接地故障類型可能需要采用不同的測試方法。

• 地下環境的復雜性可能會影響測試結果，需要操作人員具備一定的經驗和技能進行判斷。

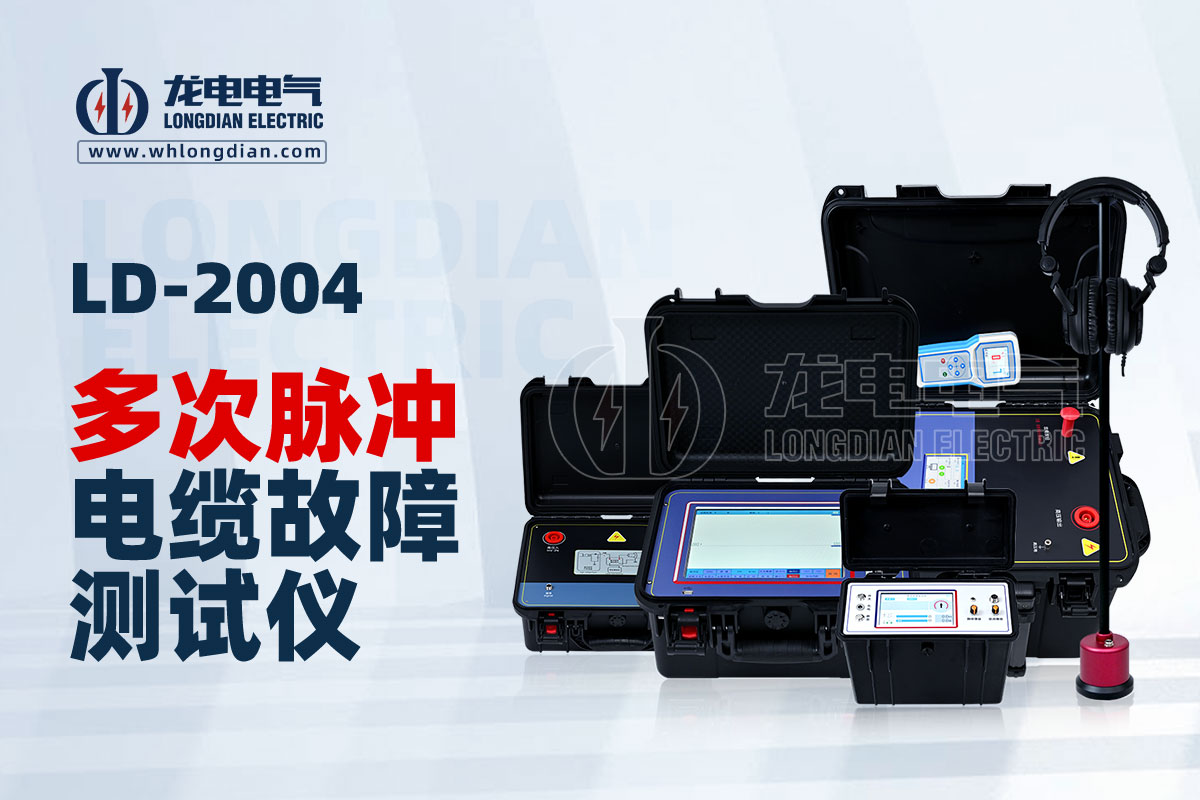

• 武漢龍電電氣研發生產的LD2004電纜故障測試儀集成了多種功能，可以更高效地完成接地故障的查找。

因此，電纜故障測試儀是查找線纜接地故障的有效工具，通過合理選擇和運用其功能，可以快速且相對準確地定位故障點，為后續的維修工作提供便利。
